تهویه طبیعی در معماری؛ اصول، روشها و جزئیات طراحی
راهنمای فنی طراحی تهویه طبیعی در ساختمان
تهویه طبیعی یعنی استفاده هدفمند از باد و اختلاف دمای داخل و خارج برای ورود هوای تازه و خروج هوای آلوده، بدون آنکه جابهجایی اصلی هوا به فن وابسته باشد. این راهکار میتواند مصرف انرژی و ساعات کار سیستم مکانیکی را کاهش دهد و ارتباط ساکنان با محیط بیرون را تقویت کند؛ اما فقط زمانی موفق است که از نخستین مراحل طراحی معماری، مسیر کامل ورود، عبور و خروج هوا پیشبینی شود.
بازکردن یک پنجره بهتنهایی «طراحی تهویه طبیعی» نیست. کیفیت هوای بیرون، رطوبت، دمای شب و روز، جهت و سرعت باد، عمق پلان، موقعیت بازشوها، موانع داخلی، آلودگی صوتی و الزامات ایمنی همگی در نتیجه دخیلاند. در اقلیم یا کاربری نامناسب، راهکار درست میتواند سیستم ترکیبی یا Hybrid Ventilation باشد: ساختمان در شرایط مساعد از تهویه طبیعی و در ساعات نامساعد از تهویه مکانیکی کنترلشده استفاده میکند.
تفاوت تهویه، حرکت هوا و سرمایش چیست؟
این سه مفهوم به هم مرتبطاند اما یکسان نیستند:
- تهویه: جایگزینی هوای داخل با هوای بیرون برای رقیقکردن دیاکسیدکربن، بو، رطوبت و آلایندهها.
- حرکت هوا: عبور هوا روی پوست که میتواند احساس آسایش را بهتر کند، حتی اگر دمای هوا تغییر محسوسی نداشته باشد.
- سرمایش طبیعی: دفع گرمای ساختمان با هوای خنکتر بیرون، بهویژه در شب؛ این راهبرد وقتی مؤثر است که دمای بیرون واقعاً پایینتر از داخل باشد.
تهویه طبیعی مانند کولر، رطوبت هوای ورودی را حذف نمیکند. در شهرهای گرم و مرطوب ممکن است جریان هوا احساس آسایش را بهبود دهد، اما برای کنترل رطوبت یا بار سرمایشی همیشه کافی نیست. در شهرهای آلوده نیز بازشوهای بدون کنترل میتوانند ذرات معلق و صدا را وارد ساختمان کنند.
نیروهای محرک جریان هوا
۱. فشار باد
باد در نمای رو به باد فشار مثبت و در نماهای پشت به باد و اطراف لبهها فشار منفی ایجاد میکند. اگر بین این دو ناحیه مسیر باز وجود داشته باشد، هوا از دهانه ورودی به سوی خروجی حرکت میکند. دبی تقریبی جریان ناشی از باد را میتوان به شکل زیر بیان کرد:
Q ≈ Cd × A × V
در این رابطه، Q دبی هوا بر حسب مترمکعب بر ثانیه، Cd ضریب تخلیه دهانه، A سطح آزاد مؤثر بازشو و V سرعت مؤثر باد است. این فرمول برای برآورد اولیه مفید است؛ فشار واقعی روی نما به فرم ساختمان، تراکم بافت، ارتفاع، توپوگرافی و زاویه برخورد باد وابسته است.
۲. شناوری یا اثر دودکشی
هوای گرمتر چگالی کمتری دارد و بالا میرود. اگر ورودی در تراز پایین و خروجی در تراز بالاتر قرار گیرد، اختلاف دما و ارتفاع میتواند جریان عمودی ایجاد کند. بر اساس راهنمای WBDG، برای ورودی و خروجی با سطح آزاد مشابه میتوان از رابطه تقریبی زیر استفاده کرد:
Q = Cd × A × √(2gh × (Ti − To) / Ti)
در این رابطه، h فاصله عمودی مرکز ورودی و خروجی، g شتاب گرانش و دماها بر حسب کلویناند. افزایش اختلاف ارتفاع و دما نیروی شناوری را بیشتر میکند. با این حال در تابستانی که هوای بیرون از داخل گرمتر است، دودکش معمولی ممکن است عملکرد مطلوبی نداشته باشد؛ دودکش خورشیدی با گرمکردن کنترلشده کانال خروجی میتواند نیروی مکش را تقویت کند.
۳. اثر ترکیبی باد و شناوری
در ساختمان واقعی این دو نیرو همزمان عمل میکنند و گاهی یکدیگر را تقویت یا خنثی میسازند. به همین دلیل یک راهکار ثابت ممکن است در ساعات مختلف روز یا فصلهای متفاوت رفتار متفاوتی داشته باشد. کنترلپذیری بازشوها و پیشبینی حالت پشتیبان اهمیت زیادی دارد.

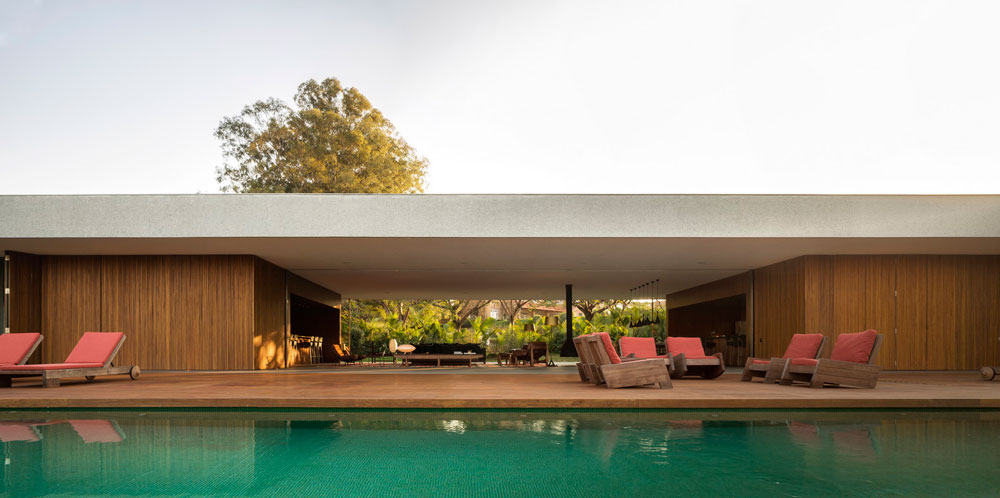

تهویه عبوری؛ مؤثرترین راهکار برای پلانهای کمعمق
در تهویه متقاطع یا Cross Ventilation، ورودی و خروجی هوا روی دو جبهه متفاوت—ترجیحاً رو به باد و پشت به باد—قرار میگیرند. بازشوهای روبهرو الزاماً بهترین توزیع را ایجاد نمیکنند؛ گاهی جابهجایی افقی یا عمودی آنها باعث میشود هوا به جای ایجاد یک مسیر کوتاه، بخش بیشتری از اتاق را شستوشو دهد.
برای طراحی بهتر تهویه عبوری:
- جهت باد غالب فصل گرم را از دادههای اقلیمی محل پروژه بررسی کنید؛ مشاهده موردی سایت کافی نیست.
- سطح آزاد واقعی پنجره را محاسبه کنید. پنجره کشویی معمولاً فقط بخشی از دهانه را باز میکند و توری، لوور و شبکه نیز افت فشار ایجاد میکنند.
- برای هوا یک مسیر پیوسته بسازید. در بسته، پارتیشن ممتد، کمد مرتفع یا پرده ضخیم میتواند مدار جریان را قطع کند.
- ورودی را متناسب با ارتفاع حضور افراد و خروجی را در ناحیهای قرار دهید که هوای گرم یا آلوده تجمع میکند.
- عمق پلان را محدود نگه دارید یا از حیاط، پاسیو، آتریوم و نورگیر برای ایجاد جبهه دوم استفاده کنید.
تهویه یکطرفه و نقش نوسان باد
وقتی فضا فقط به یک نما دسترسی دارد، ورود و خروج از همان بازشو انجام میشود. این حالت بیشتر به آشفتگی و نوسان فشار باد وابسته است و عمق نفوذ مؤثر آن محدودتر از تهویه عبوری است. پنجره بلند با بازشوهای پایین و بالا، یا دو بخش قابل بازشدن در ارتفاعهای متفاوت، میتواند تبادل را بهتر کند؛ اما برای اتاقهای عمیق یا پرتراکم نباید بدون تحلیل دقیق به آن تکیه کرد.
تهویه القایی و خروج هوای گرم از تراز بالا
قرارگرفتن ورودی در تراز پایین و خروجی در سقف یا بالای دیوار، هوای خنکتر را به ناحیه حضور هدایت و هوای گرمتر را خارج میکند. سقف مرتفع، کلرستوری، مانیتور سقفی و نورگیر قابل بازشدن از ابزارهای معماری این راهبرد هستند.
در ساختمانهای درمانی، آزمایشگاهی یا فضاهایی با خطر انتقال آلودگی، مسیر هوا باید با الزامات کنترل عفونت و فشار فضا هماهنگ باشد. استفاده از تهویه عبوری میان فضاها بدون تحلیل تخصصی میتواند آلاینده را جابهجا کند؛ بنابراین تصمیم نهایی باید با مهندس مکانیک و ضوابط کاربری کنترل شود.
اثر دودکشی، آتریوم و دودکش خورشیدی
آتریوم، فضای چندطبقه یا شفت اختصاصی میتواند مسیر خروج هوای گرم را فراهم کند. نمونه شناختهشده، بازطراحی رایشتاگ توسط Foster + Partners است که گنبد و مخروط مرکزی را در یک راهبرد یکپارچه نور، تهویه و انرژی به کار میگیرد.
در دودکش خورشیدی، سطح تیره یا فضای شیشهای کانال خروجی را گرم میکند تا اختلاف چگالی و مکش بیشتر شود. طراحی آن به سطح جذبکننده، ارتفاع شفت، سطح آزاد ورودی و خروجی، عایقکاری و شرایط تابش وابسته است. شفت تهویه نباید با مسیر خروج اضطراری یا کنترل دود حریق اشتباه گرفته شود؛ الزامات آتش و دود باید مستقل بررسی شوند.
خنکسازی شبانه و جرم حرارتی
در اقلیم گرم و خشک با اختلاف محسوس دمای روز و شب، میتوان در شب هوای خنک را از میان ساختمان عبور داد تا جرم حرارتی سقف، کف و دیوارها گرمای ذخیرهشده را از دست بدهد. صبح، بازشوها بسته و سایهبانها فعال میشوند تا هوای گرم روز دیرتر وارد شود. موفقیت این روش به دمای شب، ظرفیت حرارتی مصالح، ایمنی بازماندن پنجرهها و امکان تخلیه کامل گرما بستگی دارد.
سرمایش تبخیری؛ راهبردی برای هوای خشک
عبور هوا از روی سطح آب یا محیط مرطوب میتواند بخشی از گرمای محسوس را به گرمای نهان تبدیل کند و دمای خشک هوا را کاهش دهد. این روش در هوای خشک مؤثرتر است و در رطوبت بالا ظرفیت محدودی دارد. آبنما تنها زمانی عنصر عملکردی است که جهت باد، سطح تماس، فاصله تا ورودی، کیفیت و نگهداری آب و خطر رشد میکروبی در طراحی لحاظ شود.
سایهانداز، پوسته دوم و شکل بازشو
تهویه طبیعی وقتی با کنترل تابش خورشیدی همراه شود مؤثرتر است. سایهبان افقی یا عمودی، لوور، پوسته مشبک و ایوان میتوانند بار حرارتی را کاهش دهند و همزمان مسیر هوا را هدایت کنند. شکل و زاویه پرهها باید با خورشید و باد محل هماهنگ باشد؛ یک پوسته تزئینی متراکم ممکن است سطح آزاد ورودی را آنقدر کم کند که عملکرد تهویه افت کند.
نوع پنجره نیز تعیینکننده است. پنجره لولایی میتواند مانند باله باد را به داخل هدایت کند؛ پنجره کشویی سطح بازشوی محدودتری دارد؛ لوور امکان تهویه در باران سبک و کنترل دید را فراهم میکند ولی افت فشار بیشتری میسازد. سطح اسمی قاب با سطح آزاد مؤثر یکی نیست.
چگونه عملکرد تهویه را محاسبه و ارزیابی کنیم؟
یکی از شاخصهای ساده، نرخ تعویض هوا در ساعت یا ACH است:
ACH = (Q × 3600) ÷ حجم فضا
اگر دبی عبوری ۰٫۲ مترمکعب بر ثانیه و حجم اتاق ۱۲۰ مترمکعب باشد، نرخ تعویض حدود ۶ بار در ساعت است. این عدد بهتنهایی کیفیت طراحی را تضمین نمیکند؛ باید بدانیم جریان از کدام ناحیه عبور میکند، آیا منطقه حضور را پوشش میدهد و در چند درصد ساعات سال شرایط مناسب وجود دارد.
برای پروژههای جدی، ارزیابی میتواند شامل این مراحل باشد:
- تحلیل فایل اقلیمی و نمودار باد فصلی سایت.
- مدلسازی انرژی و آسایش حرارتی بهصورت ساعتی.
- شبیهسازی شبکه جریان هوا یا CFD برای فضاهای پیچیده.
- بررسی سناریوهای باز و بستهبودن پنجرهها و رفتار کاربر.
- اندازهگیری پس از بهرهبرداری با سنسور دما، رطوبت، CO₂ و سرعت هوا.
تهویه طبیعی در اقلیمهای مختلف ایران
گرم و خشک
سایه عمیق، حیاط، جرم حرارتی، تخلیه شبانه و در صورت امکان سرمایش تبخیری ترکیب مؤثری است. در روزهای بسیار گرم باید ورود مستقیم هوای بیرون محدود و تهویه به ساعات خنک منتقل شود.
گرم و مرطوب
پلان کمعمق، بازشوهای وسیع و سایهدار و مسیر عبوری پیوسته به حرکت هوا کمک میکنند. چون رطوبت با تهویه طبیعی حذف نمیشود، ممکن است پنکه سقفی یا سیستم مکانیکی کمکی لازم باشد.
سرد و کوهستانی
تهویه کنترلشده و کوتاهمدت، کاهش نفوذ ناخواسته و بازیافت حرارت معمولاً مهمتر از بازشوهای دائم است. اثر دودکشی ناخواسته میتواند اتلاف انرژی و ورود هوای سرد را افزایش دهد.
شهرهای آلوده یا پرصدا
پنجره باز ممکن است با هدف کیفیت هوای داخل تعارض پیدا کند. سنجش ذرات بیرون، فیلتر، ورودی کنترلشده، پوسته دوگانه آکوستیکی یا حالت مکانیکی جایگزین باید بررسی شود.
محدودیتها و ریسکهایی که نباید نادیده گرفته شوند
- آلودگی هوا، گردوغبار، حشرات و بوهای بیرونی.
- رطوبت بالا و خطر میعان روی سطوح سرد در ساختمانهای ترکیبی.
- آلودگی صوتی و مسائل امنیتی بازشوهای قابل دسترس.
- انتقال دود و آتش میان طبقات یا از طریق آتریوم و شفت.
- وابستگی عملکرد به رفتار کاربر و شرایط متغیر آبوهوا.
- تداخل با فشاربندی فضاهای درمانی، آزمایشگاهی یا آشپزخانه صنعتی.
استاندارد ASHRAE 62.1 در نسخه ۲۰۲۵ برای سیستمهای طبیعی نیز الزامات طراحی، کنترل، بهرهبرداری و نگهداری دارد. در ایران، مباحث مقررات ملی ساختمان و ضوابط آتشنشانی و بهداشت کاربری نیز باید همزمان کنترل شوند. مقاله حاضر راهنمای طراحی اولیه است و جایگزین محاسبات تأسیسات یا تأیید مرجع قانونی نیست.
چکلیست طراحی معماری
- آیا باد و دمای ساعتی فصل بهرهبرداری از داده معتبر اقلیمی بررسی شده است؟
- آیا مسیر ورود، عبور داخلی و خروج هوا کامل و بدون مانع است؟
- آیا سطح آزاد واقعی بازشوها، توری و لوور محاسبه شده است؟
- آیا کنترل تابش، جرم حرارتی و تهویه شبانه با هم طراحی شدهاند؟
- آیا کاربر میتواند بازشوها را ساده و ایمن کنترل کند؟
- آیا در آلودگی، باران، باد شدید، رطوبت بالا یا دمای نامناسب حالت جایگزین وجود دارد؟
- آیا صدا، حریق، امنیت، حشرات و نگهداری در جزئیات اجرایی حل شدهاند؟
- آیا عملکرد با شبیهسازی و پس از اجرا با اندازهگیری بررسی میشود؟
کاربرد این اصول در پروژههای دَش
در طراحی اقلیمی، فرم و پوسته باید پیش از انتخاب تجهیزات مکانیکی آزموده شوند. در طرح ساختمان پزشکان یزد، تیم دَش پوسته خارجی را با توجه به تابش شدید، سایهاندازی و امکان حرکت هوا مطالعه کرده است.
در پروژههای مسکونی نیز تصمیم درباره جهت بازشو، عمق پلان، نور طبیعی و تأسیسات باید یکپارچه باشد. برای نمونه میتوانید ویلای شماره ۰۶ لواسان و ساختمان مسکونی رایا را مشاهده کنید. صفحه پروژههای مهندسین مشاور دَش مجموعه کاملتری از نمونههای طراحی و اجرا را ارائه میدهد.
