سیستم سازه ای خاص؛ 6 روش از پوسته تا سازه کششی

سیستم سازه ای خاص زمانی ارزش دارد که مسئله‌ای واقعی را بهتر از راه‌حل متداول حل کند: دهانه بزرگ، آزادی پلان، جرم کمتر، ساخت سریع، فرم پیچیده یا انطباق با محدودیت سایت. غیرمتعارف‌بودن به‌خودی‌خود مزیت نیست. هر فرم جذاب باید مسیر بار روشن، پایداری جانبی، جزئیات اتصال، روش ساخت و امکان نگهداری قابل دفاع داشته باشد.

در این راهنما شش خانواده سازه‌ای را بررسی می‌کنیم که می‌توانند زبان معماری و منطق مهندسی را به هم نزدیک کنند: سازه‌های شاخه‌ای، جعبه‌های انباشته با انتقال بار، پوسته‌ها، صفحات تاخورده، شبکه‌های فضایی و سلولی، و سازه‌های کششی. هدف ارائه فرمول طراحی نیست؛ انتخاب و محاسبه نهایی باید توسط مهندس محاسب، بر اساس آیین‌نامه‌های معتبر و شرایط لرزه‌ای، باد، آتش و ساخت پروژه انجام شود.

پیش از انتخاب سیستم سازه ای خاص، مسیر بار را بخوانیم

هر سازه باید بار ثقلی و جانبی را از محل اعمال تا زمین منتقل کند. مسیر بار شامل کف و بام، تیر یا پوسته، ستون یا دیوار، مهاربندی، دیافراگم، اتصال و فونداسیون است. در فرم‌های خاص، مسیر ممکن است سه‌بعدی، غیرخطی یا وابسته به پیش‌تنیدگی باشد و همین موضوع تحلیل، ساخت و کنترل کیفیت را حساس‌تر می‌کند.

پرسش‌های اولیه عبارت‌اند از:

• دهانه، ارتفاع و آرایش تکیه‌گاه‌ها چه هستند؟
• بار باد، زلزله، برف، تجمع آب و تغییر دما چگونه منتقل می‌شوند؟
• خرابی یا خروج یک عضو چه پیامدی برای کل سامانه دارد؟
• تغییرشکل، ارتعاش و کمانش پیش از مقاومت نهایی کنترل‌کننده‌اند؟
• اعضا و اتصال‌ها با امکانات واقعی کارگاه، حمل و نصب سازگارند؟
• آتش، خوردگی، آب‌بندی، بازرسی و تعویض در طول عمر چگونه مدیریت می‌شوند؟

مقایسه شش خانواده سیستم سازه ای خاص

۱. سیستم سازه ای خاص شاخه‌ای؛ منطق درختی

در سیستم شاخه‌ای، چند تیر یا عضو بالایی به شاخه‌های بزرگ‌تر و سپس به یک ستون یا تکیه‌گاه اصلی می‌رسند. این آرایش می‌تواند تعداد ستون‌ها را کم و سقفی وسیع را روی نقاط محدود نگه دارد. شباهت ظاهری به درخت کافی نیست؛ زاویه و سطح مقطع شاخه‌ها باید با نیروهای واقعی، کمانش و هندسه اتصال هماهنگ شوند.

مزیت اصلی، آزادسازی سطح و ساخت یک ریتم فضایی قوی است. در مقابل، گره محل تلاقی شاخه‌ها معمولاً سه‌بعدی و پرتنش است. خروج از مرکز، پیچش، توالی جوش یا پیچ، انقباض ساخت و امکان حمل باید از مرحله کانسپت بررسی شوند. اگر همه شاخه‌ها فقط برای تصویر پیچیده شده باشند، مصرف ماده و هزینه اتصال می‌تواند از سازه متداول بیشتر شود.

کجا مناسب است؟

ترمینال، ایستگاه، لابی، سایبان شهری و سالن‌هایی که دید و حرکت بدون ستون اهمیت دارد. برای ساختمان معمولی با شبکه منظم، اغلب راه‌حل ساده‌تر اقتصادی‌تر و مقاوم‌تر است.

۲. سیستم سازه ای خاص جعبه‌ای انباشته

حجم‌های جعبه‌ای که روی هم جابه‌جا می‌شوند، خودبه‌خود یک «سیستم» واحد نیستند. هر جعبه ممکن است قاب صلب، دیواربرشی، خرپا یا مدول سه‌بعدی باشد. مسئله اصلی، محل تلاقی جعبه‌ها و انتقال بار میان محورهای ناهماهنگ است. جایی که ستون طبقه بالا روی ستون پایین قرار نمی‌گیرد، تیر یا خرپای انتقال، دیوار عمیق یا سازوکار کنسولی لازم می‌شود.

این روش می‌تواند تراس، سایه، تنوع تیپ و تولید مدولار ایجاد کند، اما نیروهای بزرگ در طبقات انتقال، پیچش بنا و تغییرشکل تفاضلی را افزایش می‌دهد. مسیر تاسیسات، درز، آب‌بندی تراس و رفتار دیافراگم‌ها باید هم‌زمان با سازه حل شوند.

اصل طراحی

جابه‌جایی حجم فقط زمانی منطقی است که ارزش فضایی یا اقلیمی آن از هزینه سازه و پوسته بیشتر باشد. مدل سازه باید مراحل ساخت را نیز ببیند؛ وضعیتی که در سازه کامل پایدار است ممکن است هنگام نصب مدول‌ها مهاربندی موقت بخواهد.

۳. سیستم سازه ای خاص پوسته‌ای؛ مقاومت از طریق شکل

پوسته، سطح نازکی است که بار را عمدتاً با نیروهای درون‌صفحه‌ای منتقل می‌کند. گنبد، طاق، سطح زینی و پوسته آزاد نمونه‌هایی از این خانواده‌اند. وقتی شکل با جریان نیرو هماهنگ باشد، پوسته می‌تواند با ماده کم دهانه بزرگی بپوشاند. مؤسسه مهندسان سازه بریتانیا نیز پوسته‌ها را از نمونه‌های مهم کارایی سازه‌ای و کاهش وزن معرفی می‌کند.

ظرافت پوسته به معنی سادگی تحلیل نیست. هندسه، شرایط تکیه‌گاهی و ناپیوستگی‌هایی مانند بازشو می‌توانند خمش موضعی و تمرکز تنش ایجاد کنند. کمانش، imperfection هندسی، خزش و جمع‌شدگی بتن و ترتیب قالب‌برداری اهمیت دارند. لبه پوسته معمولاً به تیر حلقوی یا عضو مرزی نیاز دارد تا نیروی رانش و تغییرشکل را کنترل کند.

روش طراحی و ساخت

فرم‌یابی، تحلیل غیرخطی و بررسی حساسیت به نقص باید همراه با روش قالب، مش‌بندی، آرماتور، پاشش یا مونتاژ قطعات پیش‌ساخته توسعه یابد. فرم بهینه محاسباتی اگر قابل قالب‌بندی یا کنترل رواداری نباشد، راه‌حل اجرایی نیست.

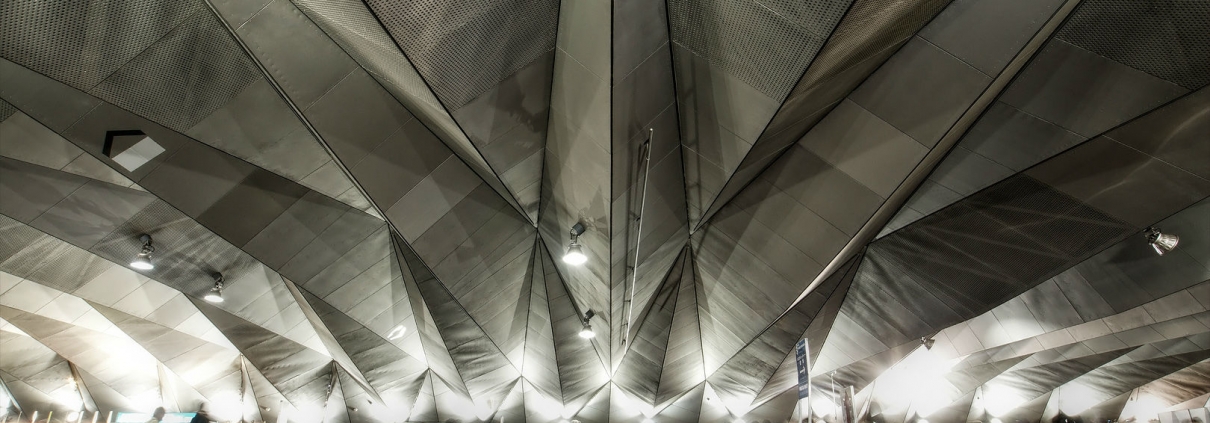

۴. سیستم سازه ای خاص با صفحات تاخورده

صفحه تاخورده از صفحات تختی تشکیل می‌شود که در امتداد خطوط مشترک با زاویه به هم می‌رسند. تاخوردگی، ممان اینرسی و سختی فضایی را افزایش می‌دهد؛ شبیه تبدیل یک ورق تخت به مقطع چین‌دار. این سیستم می‌تواند سقف، دیوار و نورگیر را در یک هندسه یکپارچه کند.

عملکرد به پیوستگی خطوط تا، سختی اتصال، دیافراگم انتهایی و نسبت طول به عمق وابسته است. بار نامتقارن برف یا باد ممکن است رفتار متفاوتی از مدل ساده‌شده ایجاد کند. آبرو، جمع‌شدن آب، نورگیر و نفوذ تاسیسات نباید خطوط اصلی انتقال نیرو را تضعیف کنند.

مزیت معماری

ریتم نور و سایه و امکان ساخت با ورق فولادی، بتن، چوب مهندسی‌شده یا کامپوزیت از ظرفیت‌های آن است. با این حال، تعداد قطعات خاص و اتصال در زوایای متعدد می‌تواند هزینه را بالا ببرد؛ مدول تکرارشونده و جزئیات استاندارد معمولاً کلید اقتصادی‌شدن است.

۵. سیستم سازه ای خاص فضایی و سلولی

ساختمان‌هایی مانند مرکز ملی ورزش‌های آبی پکن از هندسه سلولی الهام گرفته‌اند، اما آنچه بار را حمل می‌کند یک شبکه فضایی فولادی با گره‌ها و اعضای مشخص است. الگوی Weaire–Phelan روش تقسیم فضاست و به‌تنهایی سیستم مقاوم نیست. این تفکیک برای جلوگیری از برداشت سطحی از فرم ضروری است.

در شبکه فضایی، بار میان اعضای متعدد در سه بعد توزیع می‌شود و سیستم برای دهانه بزرگ و سقف با هندسه آزاد مناسب است. نسبت سختی به وزن، پیش‌ساختگی و تکرار عضو از مزایا هستند. در مقابل، طراحی گره، طول موثر کمانش، رواداری مونتاژ، بارهای موضعی و پایداری کلی می‌توانند کنترل‌کننده باشند.

گروه کاری سازه‌های فضایی IASS، کمانش، پاسخ زلزله، طراحی اتصال و پروژه‌های ساخته‌شده را از موضوعات اصلی این سیستم‌ها می‌داند. پروژه Water Cube نیز طبق توضیحات مهندسی Arup، ترکیبی از شبکه سازه‌ای و بالشتک‌های سبک ETFE است؛ عملکرد پوسته نما را نباید با قاب باربر یکی دانست.

۶. سیستم سازه ای خاص کششی و پیش‌تنیدگی

کابل و غشا در فشار پایدار نیستند و باید تحت کشش باقی بمانند. شکل آنتی‌کلاستیک، انحنا در دو جهت مخالف، یا ترکیب نقاط بلند و پایین به پایداری غشا کمک می‌کند. فرم نهایی نتیجه تعادل نیرو، پیش‌تنیدگی، تکیه‌گاه و الگوی برش پارچه است؛ نمی‌توان ابتدا فرم دلخواه را ترسیم و بعد انتظار داشت غشا بدون تغییر آن را بپذیرد.

رفتار غیرخطی، تغییرشکل بزرگ و وابستگی به خواص جهت‌دار پارچه، طراحی را از سقف معمولی متفاوت می‌کند. باد مکشی، لرزش، برف نامتقارن، تجمع آب، افت پیش‌تنیدگی و حرکت تکیه‌گاه‌ها باید تحلیل شوند. جزئیات لبه، کابل، گیره، صفحه مهار و فونداسیون معمولاً نیروهای متمرکز بزرگی دارند.

کاربرد مناسب

سایه‌بان، آمفی‌تئاتر، ورودی و فضای نیمه‌باز که وزن کم و سرعت نصب مهم‌اند. عمر پوشش، مقاومت آتش، پاک‌شوندگی، تعمیر و تعویض باید از ابتدا در هزینه چرخه عمر دیده شوند.

فرم‌یابی سیستم سازه ای خاص؛ ابزار تصمیم

فرم‌یابی فرآیندی است که هندسه سازه را با حالت تعادل، نیرو یا محدودیت ساخت هماهنگ می‌کند. مدل فیزیکی زنجیر معکوس، پارچه کشیده، dynamic relaxation و روش‌های عددی نمونه‌هایی از این رویکردند. بهینه‌سازی می‌تواند جرم، تغییرشکل یا انرژی کرنشی را کاهش دهد، اما نتیجه به تابع هدف و محدودیت‌ها وابسته است.

اگر مدل فقط حداقل وزن را هدف بگیرد و اتصال، آتش، کربن، دسترسی، قالب و تکرار قطعات را نبیند، ممکن است سازه‌ای غیرقابل ساخت تولید کند. انجمن بین‌المللی پوسته و سازه فضایی نیز رویکرد چندمعیاره و ارزیابی چرخه عمر را برای سازه‌های خاص ضروری می‌داند.

مدل‌سازی سیستم سازه ای خاص با BIM

مدل پارامتریک اجازه می‌دهد تغییر دهانه، ارتفاع، شبکه و سطح مقطع هم‌زمان در هندسه و تحلیل منعکس شود. اما مدل معماری، مدل تحلیل و مدل ساخت دقت و هدف یکسان ندارند. تبدیل سطح آزاد به اعضای واقعی، تعریف محور، گره، eccentricity و رواداری نیازمند کنترل مهندس است.

• پارامترهای مشترک و مسئول تغییر آن‌ها مشخص شوند.
• نسخه مدل و فرضیات بارگذاری ثبت شوند.
• شماره قطعه، طول برش، جهت و اطلاعات اتصال به ساخت منتقل شوند.
• clash تاسیسات و پوسته با فضای واقعی نصب کنترل شود.
• مدل محاسباتی با محاسبه مستقل و رفتار مورد انتظار اعتبارسنجی شود.

سیستم سازه ای خاص در برابر زلزله و باد

در ایران، نامنظمی در پلان و ارتفاع، جرم، سختی پیچشی و ناپیوستگی مسیر بار اهمیت ویژه دارند. جابه‌جایی جعبه‌ها، ستون شاخه‌ای یا پوسته آزاد ممکن است تمرکز نیرو و پیچش ایجاد کند. سیستم باربر ثقلی خاص باید با سامانه مقاوم جانبی و دیافراگم‌ها هماهنگ شود.

برای پوشش‌های سبک، باد می‌تواند از بار ثقلی مهم‌تر باشد. فشار داخلی، مکش لبه، نوسان و اثر ساختمان مجاور باید بر اساس ضابطه و در پروژه حساس با آزمون یا تحلیل تخصصی بررسی شوند. مدل زیبا در حالت بار یکنواخت، رفتار بار نامتقارن و ترکیب‌های بحرانی را نشان نمی‌دهد.

اتصال، رواداری و توالی نصب؛ جایی که کانسپت واقعی می‌شود

هزینه سازه خاص اغلب در گره و نصب نهفته است. اتصال باید نیرو، دوران، ساخت، پوشش ضدخوردگی، زهکشی و بازرسی را هم‌زمان حل کند. قطعه سه‌بعدی منحصربه‌فرد اگر تکرار اندکی داشته باشد، ساخت و کنترل آن گران می‌شود. خوشه‌بندی هندسه و کاهش انواع گره می‌تواند بدون از دست‌دادن کیفیت کلی، پروژه را اجرایی کند.

تحلیل مراحل نصب ضروری است؛ سازه کامل ممکن است پایدار باشد ولی نیمه‌مونتاژشده نه. پایه موقت، کابل کشش، ترتیب آزادکردن تکیه‌گاه و اندازه‌برداری باید قبل از کارگاه برنامه‌ریزی شوند. اسکن سه‌بعدی و کنترل هندسی مفیدند، اما جای datum روشن و نقشه نصب را نمی‌گیرند.

پایداری و مصرف ماده؛ سبک‌بودن همیشه کم‌کربن نیست

سازه سبک می‌تواند ماده و فونداسیون را کم کند، اما تعداد اتصال، فرآیند تولید، پوشش، حمل و تعویض نیز مهم‌اند. مقایسه باید با ارزیابی چرخه عمر و بر پایه «خدمت یکسان» انجام شود؛ مثلاً پوشش یک دهانه مشخص برای عمر معین.

تکرار قطعه، استفاده از مقاطع استاندارد، طراحی برای جداسازی و محدودکردن ماده پرکربن می‌توانند اثر را کم کنند. فرم پیچیده‌ای که فقط چند درصد ماده سازه را کاهش دهد ولی قالب و ضایعات زیادی بسازد، ممکن است از نظر کل پروژه بهتر نباشد.

فرایند پیشنهادی انتخاب سیستم سازه ای خاص

1. تعریف مسئله: دهانه، آزادی فضا، ارتفاع، اقلیم، خطر و هدف معماری روشن شوند.
2. مقایسه گزینه: حداقل یک راه‌حل متداول به‌عنوان خط مبنا نگه داشته شود.
3. طرح مسیر بار: بارهای ثقلی و جانبی و گره‌های انتقال به‌صورت شماتیک ترسیم شوند.
4. مدل اولیه: تغییرشکل، کمانش، ارتعاش و حساسیت هندسی بررسی شود.
5. طراحی برای ساخت: مدول، گره، حمل، لیفت و توالی نصب همراه با سازنده توسعه یابد.
6. نمونه‌سازی: گره یا قطعه بحرانی ساخته و از نظر مونتاژ، پوشش و آب‌بندی آزموده شود.
7. کنترل مستقل: فرضیات و مدل برای پروژه پرریسک بازبینی تخصصی شوند.
8. تحویل و پایش: هندسه ساخته‌شده، کشش کابل و برنامه بازرسی ثبت شوند.

خطاهای رایج

• نام‌گذاری یک الگوی هندسی به‌عنوان سیستم سازه‌ای بدون تعریف اعضای باربر؛
• انتخاب فرم قبل از مشارکت مهندس سازه و سازنده؛
• تحلیل فقط حالت نهایی و نادیده‌گرفتن مراحل نصب؛
• تکرار کم و تعداد زیاد گره‌های منحصربه‌فرد؛
• بی‌توجهی به زهکشی، آب‌ماندگی، خوردگی و تعویض پوشش؛
• اتکا به تصویر تغییرشکل نرم‌افزار بدون کنترل کمانش و حساسیت مدل؛
• فرض اینکه وزن کم همیشه به معنای هزینه و کربن کمتر است؛
• جداکردن پوسته معماری، سازه و تاسیسات تا مراحل پایانی.

مطالعه موردی: یکپارچگی معماری، سازه و جزئیات بام

در یکی از پروژه‌های مهندسین مشاور دَش، بام مجموعه قلمستان، سقف و فضای بام فقط یک عنصر تصویری نیستند؛ سازه، شیب، زهکشی، جزئیات و برنامه استفاده باید در یک تصمیم مشترک حل شوند. این رویکرد برای هر سازه خاص ضروری است: فرم زمانی موفق است که مسیر نیرو و روش ساخت، کیفیت فضایی موردنظر را تقویت کنند.

جمع‌بندی

سازه شاخه‌ای، جعبه انباشته، پوسته، صفحه تاخورده، شبکه فضایی و سازه کششی ابزارهایی برای حل مسئله‌اند، نه سبک معماری. انتخاب معتبر از فهم مسیر بار، مقایسه با گزینه متداول و هماهنگی زودهنگام معماری، سازه و ساخت آغاز می‌شود. در سیستم‌های خاص، اتصال، کمانش، رواداری و توالی نصب به‌اندازه فرم نهایی اهمیت دارند. بهترین سازه لزوماً عجیب‌ترین نیست؛ سامانه‌ای است که با ماده، هزینه و ریسک معقول، فضای مطلوب را ایمن و قابل ساخت می‌کند.

منابع و مطالعه بیشتر

• International Association for Shell and Spatial Structures — IASS
• IASS — Guidelines and Working Group Publications
• Institution of Structural Engineers — Shell Structures and Structural Efficiency
• Institution of Structural Engineers — Tensile Fabric Structures
• Arup — National Aquatics Center (Water Cube)
