اتصال پنجره به دیوار؛ آببندی فقط یک خط سیلیکون نیست
اتصال پنجره به دیوار معمولاً در عکس نهایی دیده نمیشود. قاب صاف است، رنگ یکدست است و شیشه نور خوبی وارد میکند؛ اما نخستین باران همراه باد میتواند نشان دهد پشت آن خط باریکِ دور قاب چه تصمیمی گرفته شده است. آببندی این اتصال، فقط کشیدن یک نوار چسب یا سیلیکون دور پنجره نیست؛ باید مسیر آب، پیوستگی لایههای پوسته و حرکت مصالح با هم طراحی شوند.
در این مقاله، از نگاه کارفرما و تیم فاز دو، میپرسیم چه چیزی باید در نقشه و نمونه اجرایی مشخص باشد، کدام خطاها هنگام نصب رخ میدهند و چگونه بدون ادعای نسخه واحد برای همه نماها، یک جزئیات قابلکنترل بسازیم.

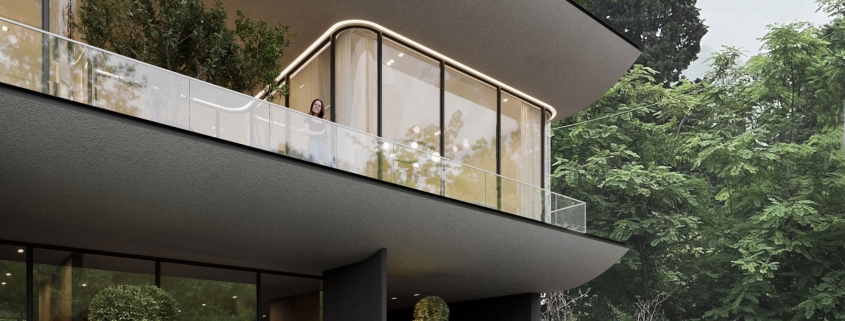

تصاویر پروژهها محل بازشو و رابطه شیشه با فضا را نشان میدهند؛ لایههای پنهان آببندی از عکس نهایی قابل تأیید نیستند. تصاویر طراحیشده نیز سند اجرای جزئیات نیستند.
اتصال پنجره به دیوار کجای کار حساس میشود؟
هر بازشو یک قطعشدگی در پوسته است. دیوار، پنجره، قاب، مصالح نما و عایقها هرکدام رفتار متفاوت دارند و باید در پیرامون بازشو دوباره به هم متصل شوند. یک خط درزگیر بیرونی ممکن است در روز نخست ظاهر تمیزی بدهد، اما اگر آب از گوشه بالا، اتصال نما یا خود قاب وارد شد، باید معلوم باشد به کجا میرود. مرجع Building Science درباره کنترل باران میان راهبردهای جلوگیری از ورود، هدایت و تخلیه آب تمایز میگذارد. برای همین، انتخاب جزئیات باید تابع سامانه واقعی دیوار باشد.
در نماهای سنگی، آجری، کامپوزیت یا دیوار پردهای، ترتیب لایهها و امکان زهکشی یکسان نیست. این مقاله یک مقطع آماده را به همه پروژههای ایران تعمیم نمیدهد. پرسش ثابت است: اگر آب از لایه بیرونی عبور کند، مسیر امن و قابل پیشبینی آن چیست؟
سه خط دفاعی را از هم جدا کنید
دفع آب در سطح بیرونی، نخستین راهبرد است: شیب درست لبه، آبچکان، پوشش اتصال و پرهیز از مسیرهایی که آب را پشت نما نگه میدارند. اما انتظار اینکه سطح بیرونی برای تمام عمر ساختمان صددرصد بدون نشتی بماند، در بسیاری از سامانهها واقعبینانه نیست. اگر سامانه دیوار زهکشیشونده است، لایه دوم باید نفوذ محدود را جمع کند و به بیرون برگرداند. در سمت داخل نیز پیوستگی هوابندی مانع مکش هوای مرطوب از درز میشود.
برگه فنی Info-302 از Building Science برای بازشوهای زهکشیشونده، سینی زیر پنجره یا پنفلشینگ (Pan Flashing) را شرح میدهد: سطح آببندِ پیوسته، شیب یا لبه پشتی، لبههای جانبی و همپوشانی درست با صفحه زهکشی پاییندست. این سند عمدتاً جزئیات سامانههای رایج آمریکای شمالی را نشان میدهد؛ در دیوار مصالح بنایی یا نمای ایرانی، جنس و اتصال واقعی باید جدا طراحی و تأیید شود.
خط سوم، هوابندی (Air Sealing) در جای مناسب است. Info-406 توضیح میدهد که اتصال هوابند نزدیک لبه داخلی قاب میتواند با مسیر تخلیه آب در لبه بیرونی تداخل کمتری داشته باشد. این به معنی بازگذاشتن هر شکافی در همه پنجرهها نیست؛ سازنده سیستم، نوع قاب و نقشه تأییدشده پروژه تعیینکنندهاند. نکته اصلی آن است که چسب، فوم یا درزگیر نباید ناخواسته خروجی زهکشی را مسدود کند.
چرا گوشه پایین از خط مستقیم مهمتر است؟
در کارگاه، اجرای یک نوار مستقیم روی لبه سِل ساده است؛ مشکل معمولاً در گوشهای رخ میدهد که کف بازشو به دو طرف عمودی میرسد. اگر غشا در آن نقطه کشیده، چینخورده یا بریده شود، آب میتواند به پهلوی دیوار راه پیدا کند. Info-302 بر لبههای جانبی و پیوستگی گوشهها تأکید دارد. برای طراح، یک دیتیل بزرگشده از گوشه پایین مفیدتر از جمله کلی «آببندی کامل پنجره» است.
در نقشه باید ترتیب نصب روشن باشد: ابتدا کدام لایه زیرکار، سپس کدام قطعه فلزی یا غشا، بعد قاب، و در پایان پوشش نما؟ درزگیر و غشا با مصالح زیرکار سازگارند؟ رویه آمادهسازی و زمان خشکشدن طبق مشخصات تولیدکننده در برنامه دیده شده؟ چه کسی پیش از پوشاندهشدن لبههای پایین، کار را بازدید میکند؟ بدون پاسخ به این سؤالها، حتی جزئیات خوب روی کاغذ ممکن است در اجرا از بین برود.
دیتیل فاز دو باید چه چیزی نشان دهد؟
یک مقطع خوب صرفاً ضخامت دیوار و قاب را ترسیم نمیکند. دستکم این موارد باید خوانا باشند: محل قاب نسبت به لایه آببند و عایق، شیب سطح افقی، آبچکان یا مسیر تخلیه، اتصال بالا و دو پهلو، فضای حرکت، نحوه تکیهگاه و پیچ، ترتیب پوشش نهایی و نقطه بازرسی. برای پنجرههای تمامقد، محل برخورد با کف و آستانه هم باید جدا حل شود. در نماهای پردهای، دیتیل سازنده تأییدشده و نقاط اتصال به سازه اهمیت بیشتری پیدا میکند.
اگر پنجره در پلان جابهجا شود، مقطع قدیمی را بدون بازبینی استفاده نکنید. تغییر چند سانتیمتری ممکن است عمق لبه، موقعیت آبچکان یا اتصال عایق را عوض کند. همچنین با تغییر مصالح نما، فرض قبلی درباره صفحه زهکشی و همپوشانی لایهها باید دوباره بررسی شود. در مقاله عمومی پنجره، فریم و دیتیل نصب انتخابها در سطح وسیعتر مطرح شدهاند؛ این نوشته فقط بر مرز حساس پنجره و دیوار متمرکز است.
از نمونه اجرایی تا تحویل؛ هفت کنترل عملی
- سامانه دیوار را تعریف کنید: آببندی سطحی یا سامانه دارای مسیر زهکشی؟ نسخه عمومی کافی نیست.
- مقطع چهار ضلع را بخواهید: بالا، پایین و دو پهلو؛ بهویژه گوشههای پایین.
- ترتیب همپوشانی را بررسی کنید: آب نباید پشت لایه پاییندست تخلیه شود.
- هوابندی و زهکشی را با هم ببینید: یک درزگیر نباید خروجی آب را ببندد.
- سازگاری مصالح را از تولیدکننده بگیرید: غشا، درزگیر، قاب و زیرکار باید با هم کار کنند.
- نمونه کوچک واقعی بسازید: پیش از تکرار دهها پنجره، گوشه و آستانه را اجرا و بازدید کنید.
- پیش از پوشاندن ثبت کنید: عکس، صورتجلسه، محصول مصرفی و مسئول تأیید را نگه دارید.
در پروژهای با نماهای متعدد، این کنترلها باید در برنامه کنترل کیفیت و مسیر بازرسی پروژه وارد شوند. اگر آزمون عملکرد آب در محل لازم است، روش و معیار پذیرش باید در مشخصات فنی همان پروژه، با نظر متخصص پوسته و سازنده سیستم، تعیین شود؛ از یک آزمون نمایشیِ بدون شرایط تعریفشده نباید گواهی همیشگی ساخت.
یک سناریوی کارگاهی
فرض کنیم در طبقه دوم، پس از باران، لکه کوچکی کنار گوشه پایین پنجره دیده میشود. سریعترین واکنش، افزودن سیلیکون روی خط بیرونی است. اما این کار ممکن است مسیر آب را پنهان کند، نه علت را. تیم باید مسیر احتمالی ورود از بالای بازشو، اتصال پهلو، درز قاب و صفحه زیر پنجره را بررسی کند؛ موقعیت لکه بهتنهایی محل دقیق نفوذ را نشان نمیدهد. سپس با بازکردن محدوده لازم، وضعیت همپوشانی و خروج آب را با دیتیل مصوب مقایسه میکند. اگر مسئله به یک گوشه محدود باشد، اصلاح آن باید پیش از تکرار در سایر طبقات مستند شود.
این سناریو داده یک پروژه واقعی نیست. ارزش آن در ترتیب تصمیم است: مشاهده، فرضیه، آزمون، اصلاح و تأیید دوباره. درزگیر نهایی فقط وقتی مفید است که مسیر آب و حرکت اتصال با آن سازگار باشد.
پرسشهای متداول
آیا سیلیکون دور قاب کافی است؟
در بسیاری از سامانهها خیر. نوع درزگیر، زیرکار، حرکت، مسیر زهکشی و لایههای پشت قاب باید مشخص باشد. پاسخ نهایی به سیستم تأییدشده پروژه وابسته است.
آیا همه پنجرهها سینی زیر قاب میخواهند؟
منطق مدیریت آب در پایین بازشو باید روشن باشد، اما شکل قطعه و راهبرد آن در سامانههای مختلف یکسان نیست. جزئیات Info-302 را نباید بیتغییر به هر دیوار انتقال داد.
چه کسی جزئیات را تأیید کند؟
معمار و متخصص پوسته باید با سازنده پنجره، پیمانکار نما و تیم اجرا هماهنگ باشند؛ مسئول نهایی، مرحله کنترل و مدارک موردنیاز در قرارداد و برنامه بازرسی مشخص شوند.
جمعبندی
اتصال پنجره به دیوار، یک خط باریک در نما و یک تصمیم چندلایه در فاز دو است. کیفیت آن را نه ظاهر درزگیر، بلکه مسیر آب، پیوستگی لایهها، سازگاری مصالح و امکان کنترل اجرا تعیین میکند. وقتی گوشه پایین و ترتیب نصب پیش از کارگاه روشن باشند، مسئله پیش از آنکه به لکه روی دیوار تبدیل شود قابل حل است.
منابع منتخب
- کنترل باران در ساختمان: برای شناخت تفاوت راهبردهای پوسته و مسیر آب؛ Building Science Corporation, BSD-013: Rain Control in Buildings.
- سینی آببند زیر بازشو: برای منطق شیب، لبه پشتی و جانبی و اتصال به صفحه زهکشی؛ BSC, Info-302: Pan Flashing for Exterior Wall Openings (2013).
- هوابندی پیرامون پنجره: برای جانمایی هوابند بدون مسدودکردن زهکشی؛ BSC, Info-406: Air Sealing Windows (2009).
- بازشو در پوسته ساختمان: برای دیدن اتصال لایههای کنترل آب، هوا و حرارت در پیرامون بازشو؛ BSC, BSI-104: Punched Openings.
این مقاله تألیفی است. منابع خارجی راهنمای طراحیاند، نه جایگزین مقررات، مشخصات فنی و تأیید سیستم پروژه در ایران.
