تداخل گیری سقف کاذب؛ راهنمای کامل 10 کنترل بین رشته ای

سقف کاذب؛ آخرین لایه یا محل تجمع تصمیم‌ها؟

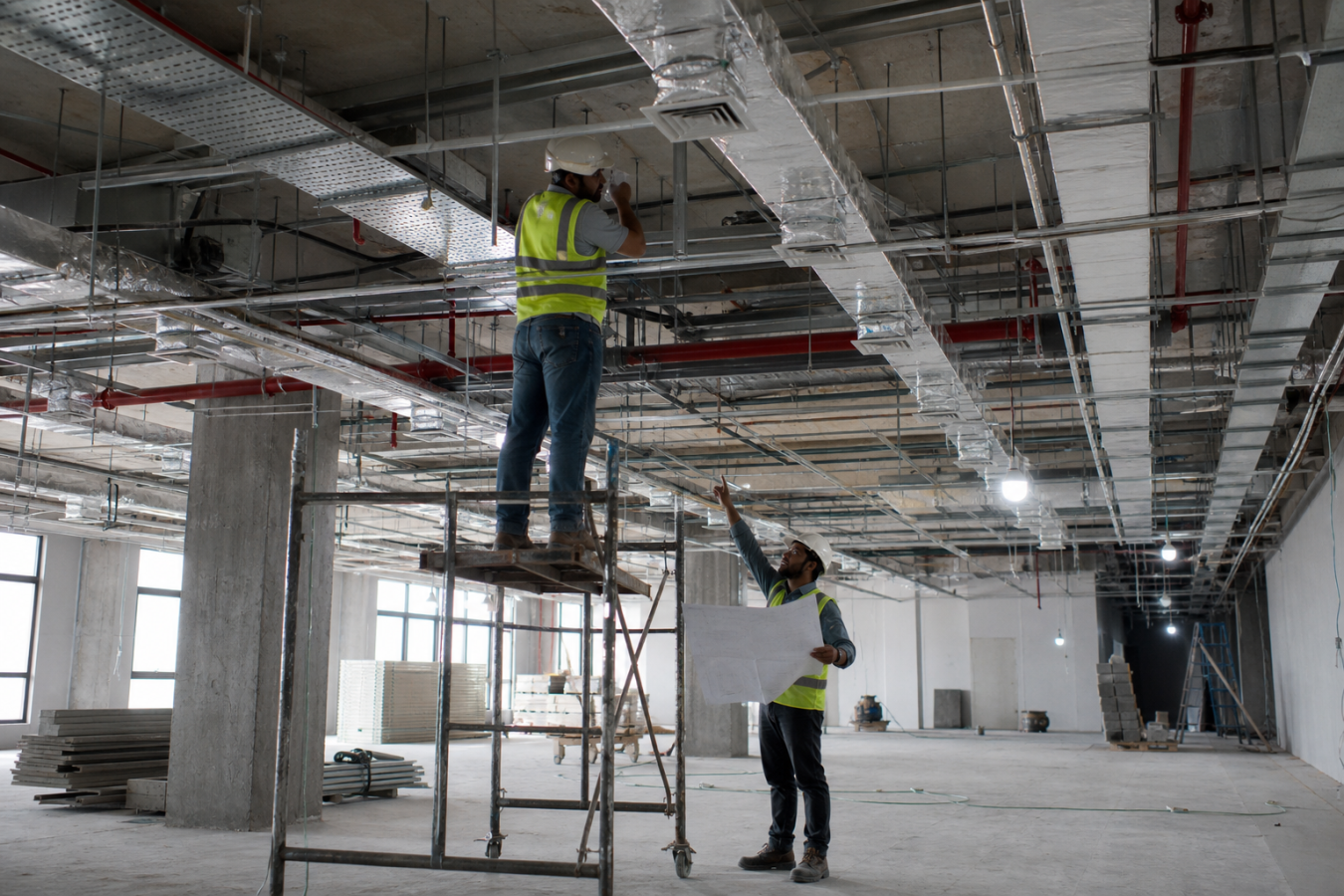

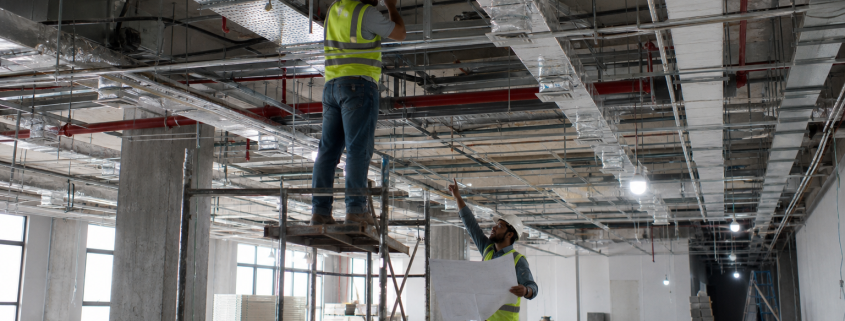

در پلان سقف منعکس‌شده یا آر‌سی‌پی (Reflected Ceiling Plan)، معمار الگوی سقف، ترازها، شکست‌ها، نورپردازی، دریچه‌ها و تجهیزات قابل‌دیدن را سامان می‌دهد. اما بالای این سطح، کانال هوا، لوله‌های آب و آتش‌نشانی، کابل‌تری، سینی برق، سازه نگهدارنده، عایق و تجهیزات نیازمند سرویس از یک حجم محدود عبور می‌کنند. بنابراین سقف کاذب فقط «پوسته نهایی» نیست؛ یک فضای فنی مشترک است.

اگر هر رشته فقط نقشه خودش را کامل کند، مجموعه نقشه‌ها لزوماً قابل‌ساخت نمی‌شود. هماهنگی واقعی زمانی رخ می‌دهد که تیم‌ها درباره اولویت عبور، ارتفاع، دسترسی، تلرانس نصب و مسئولیت تصمیم به توافق برسند و این توافق در مدارک هماهنگ ثبت شود.

سه نوع تداخل در تداخل گیری سقف کاذب

تداخل سخت (Hard Clash) یعنی دو جسم در یک حجم قرار گرفته‌اند؛ مثلاً کانال از تیر عبور می‌کند. تداخل نرم (Soft Clash) زمانی است که فاصله لازم رعایت نشده؛ مثلاً دستگاه نصب می‌شود اما فضای بازشدن فیلتر ندارد. نوع سوم، تداخل عملکردی است: عناصر از نظر هندسی جا می‌شوند، اما چیدمان برای عملکرد یا تجربه فضا نامناسب است؛ مانند چراغی که مقابل خروجی هوای قوی قرار گرفته یا اسپرینکلری که با تیغه تزئینی پنهان شده است.

تمرکز صرف بر برخورد هندسی، پروژه را از دو دسته دیگر غافل می‌کند. نرم‌افزار می‌تواند برخورد جسم با جسم را سریع پیدا کند، اما درباره کیفیت نور، نظم بصری، دسترسی تعمیرکار و تجربه کاربر به معیار و قضاوت تیم نیاز دارد.

ده کنترل بین رشته‌ای پیش از تأیید

کنترل	پرسش کلیدی	خروجی مورد انتظار
تراز و حجم آزاد	عمق واقعی فضای بالای سقف چقدر است؟	مقطع هماهنگ با پایین‌ترین نقطه مجاز
سازه	تیر، بادبند، دال و بازشوها کجا هستند؟	مرجع ثابت سازه و نقاط ممنوع عبور
کانال هوا	مسیر اصلی و انشعاب‌ها با عایق جا می‌شوند؟	ابعاد بیرونی واقعی و شعاع زانو
لوله‌ها	شیب، ساپورت و محل تخلیه رعایت شده؟	مسیر همراه با تراز و شیب
برق و دیتا	سینی‌ها، کابل‌ها و شعاع خمش فضا دارند؟	مسیر قابل نصب و قابل توسعه
تجهیزات سقفی	چراغ، دریچه، دتکتور و اسپرینکلر هماهنگ‌اند؟	RCP تجمیعی با محورهای قطعی
دسترسی	کدام شیر، دمپر یا فیلتر نیاز به بازدید دارد؟	دریچه با ابعاد و مسیر دسترسی واقعی
ساپورت	تکیه‌گاه هر سیستم کجاست و با دیگری برخورد ندارد؟	زون‌های ساپورت و جزئیات نصب
تلرانس	خطای ساخت و نصب چگونه جذب می‌شود؟	فضای ذخیره و اولویت جابه‌جایی
توالی اجرا	کدام سیستم باید زودتر نصب و آزمون شود؟	روش اجرا و نقاط توقف بازرسی

تداخل گیری سقف کاذب از مدل سه‌بعدی تا تصمیم قابل‌ساخت

در پروژه مبتنی بر مدل‌سازی اطلاعات ساختمان یا بیم (BIM)، مدل‌های معماری، سازه و تأسیسات در یک محیط مشترک تجمیع می‌شوند. طبق چارچوب ISO 19650، تولید اطلاعات باید با هماهنگی، بازبینی، تأیید و پذیرش همراه باشد. بنابراین گزارش تداخل پایان کار نیست؛ هر تداخل باید مسئول، موعد، اولویت و وضعیت پاسخ داشته باشد.

در پروژه‌ای که مدل کامل ندارد نیز می‌توان هماهنگی مؤثر انجام داد. کافی است مقاطع بحرانی، پلان سقف تجمیعی و جداول تجهیزات بر مبنای یک شبکه و تراز مشترک تهیه شوند. کیفیت فرایند بیش از نام نرم‌افزار اهمیت دارد. نقشه دوبعدی منظم بهتر از مدل سه‌بعدی بدون مالک و بدون تصمیم است.

تراز سقف را قربانی اولین تداخل نکنید

واکنش رایج به برخورد این است که سقف چند سانتی‌متر پایین بیاید. این راه‌حل ممکن است سریع باشد، اما در راهرو، ویترین، درگاه، پنجره، کابینت یا تناسبات کلی فضا اثر زنجیره‌ای ایجاد می‌کند. پیش از تغییر تراز باید مسیر جایگزین، تغییر ابعاد کانال با حفظ عملکرد، تقسیم مسیر، جابه‌جایی تجهیز و بازنگری ساپورت بررسی شود.

برای سرمایه‌گذار، این تصمیم مستقیماً به ارزش فضا مربوط است. کاهش ارتفاع خالص می‌تواند کیفیت ادراک‌شده، انعطاف اجاره و هماهنگی نما را ضعیف کند. به همین دلیل تراز سقف یک تصمیم معماری و تجاری است، نه صرفاً پاسخ مکانیکی به محدودیت اجرا.

دریچه بازدید را پنهان نکنید؛ طراحی کنید

دریچه بازدید اغلب در انتهای کار و با کمترین توجه اضافه می‌شود، درحالی‌که محل و اندازه آن باید از ابتدا بخشی از RCP باشد. تعمیرکار باید بتواند به شیر، دمپر، جعبه تقسیم یا فیلتر برسد، ابزار را حرکت دهد و قطعه را خارج کند. دریچه‌ای که فقط دست از آن عبور می‌کند، لزوماً دسترسی تعمیراتی ایجاد نمی‌کند.

راه‌حل خوب، حذف ظاهری دسترسی نیست؛ ادغام منطقی آن با شبکه سقف، خطوط نور و ریتم فضاست. در سقف‌های ماژولار، پنل بازشو می‌تواند بخشی از سیستم باشد. در سقف یکپارچه نیز درز پیرامونی، قفل و جهت بازشو باید در دیتیل مشخص شود.

جلسه تداخل گیری سقف کاذب چگونه برگزار می‌شود؟

جلسه‌ای که فقط مدل روی نمایشگر چرخانده شود، تصمیم تولید نمی‌کند. پیش از جلسه باید برخوردها بر اساس طبقه، فضا، شدت اثر و مالک پاسخ دسته‌بندی شوند. هر مورد باید یک تصویر یا نما، شماره، توضیح کوتاه و گزینه‌های حل داشته باشد. در جلسه، تصمیم، مسئول اقدام و موعد ثبت می‌شود؛ پس از اصلاح، مورد باید بازبینی و بسته شود.

• پیش از جلسه: مدل یا نقشه‌ها با نسخه صحیح تجمیع و تداخل‌های تکراری پاک شوند.
• در جلسه: فقط موارد نیازمند تصمیم جمعی بررسی شوند، نه خطاهای ساده هر رشته.
• پس از جلسه: صورت‌جلسه به شماره برخورد و نسخه مدرک وصل شود.
• پیش از اجرا: مقاطع بحرانی و RCP نهایی توسط رشته‌های مربوط تأیید شوند.

چک‌لیست صدور برای اجرا

1. مدل‌ها و نقشه‌ها بر مبنای شبکه و تراز مشترک هستند.
2. ابعاد بیرونی کانال با عایق و اتصالات واقعی کنترل شده است.
3. شیب لوله‌های ثقلی و فضای ساپورت لحاظ شده است.
4. همه تجهیزات قابل‌دیدن در RCP معماری آمده‌اند.
5. فاصله‌های عملکردی چراغ، دتکتور، اسپرینکلر و دریچه کنترل شده است.
6. دریچه‌های بازدید، ابعاد و جهت بازشو مشخص‌اند.
7. مقاطع بحرانی و نقاط پرتراکم تهیه شده‌اند.
8. شماره بازنگری و صورت‌جلسه تصمیم‌ها با مدارک یکسان است.
9. توالی نصب، آزمون و بستن سقف مشخص شده است.
10. بازدید نمونه اجرا یا ماک‌آپ (Mock-up) برای فضای تکرارشونده انجام شده است.

پرسش‌های متداول

آیا Clash Detection خودکار همه تداخل‌ها را پیدا می‌کند؟

خیر. قواعد نرم‌افزار فقط مواردی را می‌یابد که بر اساس هندسه و فاصله تعریف شده‌اند. تداخل عملکردی، کیفیت بصری، دسترسی انسانی و توالی اجرا نیازمند بازبینی حرفه‌ای است.

چه زمانی هماهنگی سقف باید شروع شود؟

پیش از تثبیت نهایی RCP و پیش از خرید تجهیزات اصلی. اگر ابعاد دستگاه، کانال و چراغ هنوز فرضی است، تصمیم‌ها باید با وضعیت «موقت» ثبت شوند و زمان تثبیت داده‌ها معلوم باشد.

آیا پیمانکار می‌تواند همه تداخل‌ها را در کارگاه حل کند؟

پیمانکار می‌تواند جزئیات نصب را بهینه کند، اما تغییرات مؤثر بر ارتفاع، عملکرد، ظاهر یا هزینه باید در چارچوب قراردادی و با تأیید طراح و کارفرما انجام شود. واگذاری مبهم تصمیم به کارگاه، ریسک کیفیت و ادعا را افزایش می‌دهد. تداخل گیری سقف کاذب باید پیش از شروع زیرسازی به یک مدرک تأییدشده برسد.

جمع‌بندی

تداخل گیری سقف کاذب فرایند تبدیل چند طراحی مستقل به یک راه‌حل قابل‌ساخت است. موفقیت آن فقط با صفرشدن برخوردهای نرم‌افزاری سنجیده نمی‌شود؛ ارتفاع مفید، عملکرد سیستم، دسترسی نگهداری، نظم بصری، توالی اجرا و قابلیت پیگیری تصمیم‌ها باید هم‌زمان حفظ شوند. سقف خوب زمانی شکل می‌گیرد که مسائل پنهان پیش از بسته‌شدن پوسته دیده و حل شده باشند.

منابع منتخب

• اصول مدیریت اطلاعات پروژه — برای چارچوب تبادل، ثبت و نسخه‌بندی اطلاعات در چرخه عمر. منبع اصلی: ISO 19650-1:2018.
• فرایند هماهنگی و پذیرش اطلاعات — برای نقش هماهنگی، کنترل، بازبینی و تأیید در تولید اطلاعات. منبع اصلی: ISO/DIS 19650-2, Edition 2.
• راهنمای روش تحویل اطلاعات و Coordination View — برای نگاه بین‌رشته‌ای و استفاده از اطلاعات مدل در هماهنگی و Clash Detection. منبع اصلی: buildingSMART IDM Guide.
