طراحی نمای ساختمان؛ اصول زیبایی، عملکرد و جزئیات اجرایی
طراحی نمای ساختمان نقطهی اتصال معماری با شهر و همزمان بخشی از پوستهی فنی بناست. نما باید در برابر باران، باد، تابش، تغییر دما و فرسودگی مقاومت کند؛ نور و دید را تنظیم کند؛ امکان نگهداری داشته باشد و نسبت ساختمان با خیابان را شکل دهد. اگر فقط به تصویر سهبعدی توجه شود، مسائل آببندی، پل حرارتی، ایمنی و دوام معمولاً در مرحلهی اجرا آشکار میشوند.
این راهنما اصول طراحی نما را از خواندن زمینه و اقلیم تا انتخاب سیستم، جزئیات بازشو، کنترل انرژی، نگهداری و ارزیابی نمونه بررسی میکند. تمرکز بر تصمیمهایی است که میان کیفیت معماری و عملکرد بلندمدت تعادل ایجاد میکنند.
نما فقط «پوستهی بیرونی» نیست
پوستهی ساختمان مجموعهای از دیوارهای بیرونی، پنجرهها، بام و اتصالات است که انتقال هوا، آب، بخار و گرما را کنترل میکند. تعریف ASHRAE نیز بر نقش عناصر محصورکننده در تنظیم انتقال گرما و جرم میان داخل و بیرون تأکید دارد.
بنابراین هر تصمیم بصری—مقدار شیشه، عمق قاب، نوع بند، سایهبان یا شکست سطح—پیامد فنی دارد. طراحی موفق این دو لایه را از ابتدا هماهنگ میکند.
پنج عملکرد اصلی نمای ساختمان
- حفاظت: جلوگیری از نفوذ باران و کنترل باد و رطوبت؛
- تنظیم محیط: کنترل انتقال حرارت، تابش، نور روز و صدا؛
- ایمنی: مقاومت در برابر بار باد، حریق، سقوط اجزا و ضربه؛
- ارتباط شهری: تعریف مقیاس، ریتم، ورودی و نسبت با همسایهها؛
- هویت معماری: بیان برنامه، سازه، زمینه و منطق پروژه.
ضعف در هرکدام میتواند ارزش سایر بخشها را کاهش دهد. نمایی چشمگیر که آببندی یا تعمیر آن دشوار است، در چرخهی عمر موفق نیست.
گام اول: زمینه و خیابان را بخوانید
طراحی از مرز زمین آغاز نمیشود. عرض خیابان، ارتفاع ساختمانهای مجاور، ریتم قطعات، خط آسمان، پوشش گیاهی، دیدهای دور و نزدیک و نحوهی ورود عابر باید ثبت شوند. در بافت منسجم، هماهنگی لزوماً تقلید نیست؛ میتوان با ارتفاع طبقات، تناسب بازشو یا رنگ مصالح گفتوگو کرد و زبان معاصر داشت.
در گوشهها، تقاطعها و محورهای دید، وزن شهری نما بیشتر است. بدنهی همکف نیز باید در مقیاس عابر طراحی شود؛ ورودی خوانا، سطوح قابل لمس، روشنایی و نسبت باز و بسته در تجربهی روزانه اثر دارند.
اقلیم چگونه شکل نما را تعیین میکند؟
جهت تابش، دامنهی دما، باد غالب، باران راندهشده با باد، گردوغبار و یخبندان بر آرایش بازشو، سایهبان، عمق پوسته و انتخاب مصالح اثر دارند. یک راهحل برای چهار جهت ساختمان مناسب نیست.
- جبههی جنوبی معمولاً امکان کنترل آفتاب با عناصر افقی را دارد؛
- شرق و غرب با تابش کمارتفاع و خیرگی دشوارتر روبهرو هستند؛
- جبههی بادگیر به جزئیات مقاومتر آب و هوا نیاز دارد؛
- مصالح متخلخل یا بندها باید با چرخهی رطوبت و یخزدگی سازگار باشند؛
- فضای سبز نما به آبیاری، زهکشی و دسترسی نگهداری وابسته است.
نسبت شیشه و سطح کدر
شیشه نور، دید و ارتباط با بیرون را فراهم میکند اما میتواند بار سرمایش، اتلاف حرارت و خیرگی را افزایش دهد. وزارت انرژی آمریکا پنجره را بخش شفافی از پوسته میداند که علاوه بر انتقال حرارت، نور روز، دید، تهویه طبیعی و دریافت خورشیدی را مدیریت میکند.
درصد شیشه باید از نیاز واقعی فضا، جهت، عملکرد شیشه و راهبرد سایه استخراج شود. شیشهی بیشتر همیشه به نور مفید بیشتر منجر نمیشود؛ عمق پلان، ارتفاع سقف و بازتاب سطوح نیز تعیینکنندهاند.
سایهبان؛ فرم معماری با منطق اقلیمی
سایهبان خارجی پیش از ورود تابش آن را کنترل میکند و معمولاً از پردهی داخلی مؤثرتر است، اما باید برای باد، آبچکان، انبساط، اتصال و نظافت طراحی شود. تیغههای افقی، عمودی، مشبک یا پوستهی دوم هرکدام به جهت و زاویهی خورشید وابستهاند.
راهنمای DOE دربارهی پوسته و ساختمان انرژی صفر بر هماهنگی مقدار شیشه، اقلیم، نور روز و سایهاندازی تأکید میکند. سایهبان نباید صرفاً موتیف تکراری باشد.
لایههای کنترل آب، هوا، بخار و حرارت
در یک دیوار چندلایه، مسیر هر کنترل باید پیوسته باشد. غشای آببند، لایهی هوابند، عایق حرارتی و کنترل بخار الزاماً یک جزء نیستند. محل آنها با اقلیم و سیستم ساخت تغییر میکند، اما قطعشدن در کنج، بازشو، تراس و اتصال به بام منبع اصلی خرابی است.
Building Envelope Design Guide پوسته را بهصورت مجموعهای از سیستمها بررسی میکند. نقشهی نما باید همراه مقطع و دیتیل خوانده شود؛ تصویر روبهرو مسیر آب را نشان نمیدهد.
پل حرارتی؛ مسئلهی پنهان اتصالها
لبهی دال، کنسول، زیرسازی فلزی، قاب پنجره و اتصال سایهبان میتوانند عایق را قطع کنند. پیامد، افزایش انتقال حرارت، کاهش دمای سطح داخلی و خطر میعان یا کپک است. عایق پیوسته و اتصالهای اصلاحشده باید در جزئیات دیده شوند.
ISO 13788 روشهای سادهشدهای برای ارزیابی دمای سطح و خطر میعان ارائه میکند. در شرایط پیچیده، تحلیل پیشرفتهتر رطوبت و حرارت لازم است.
آببندی بازشوها و آبچکان
پنجره و در، لایههای پیوستهی دیوار را قطع میکنند. لبهی زیرین باید آب را به بیرون هدایت کند، درزها با حرکت مصالح سازگار باشند و اتصال قاب به غشاها پیوسته باشد. راهنمای Building Science Education وزارت انرژی بر همپوشانی صحیح فلاشینگ و صفحهی زهکشی تأکید میکند.
آبچکان کوچک اما حیاتی است. نبود شیار یا شیب کافی میتواند آب را به زیر سنگ، گچ یا چوب برگرداند و لکه و جداشدگی ایجاد کند.
انتخاب سیستم نما
| سیستم | مزیت بالقوه | نکتهی کنترل |
|---|---|---|
| دیوار بنایی و اندود | دسترسی و تعمیر نسبتاً ساده | ترک، آببندی و حرکت زیرکار |
| سنگ خشک | اتصال مکانیکی و امکان تعویض | مهار، زنگزدگی و بار باد |
| آجر خشک یا ملاتدار | دوام و هویت بافتی | بند، شوره، تکیهگاه و زهکشی |
| نمای فلزی | وزن کم و ساخت صنعتی | انبساط، خوردگی، صدا و زیرسازی |
| کرتینوال | شفافیت و سرعت مونتاژ | آبوهوابندی، شیشه و پل حرارتی |
| پوستهی دوم | سایه و عمق | تهویه حفره، حریق و نظافت |
هیچ سیستم ذاتاً «بهترین» نیست. ارتفاع، دسترسی کارگاه، مهارت پیمانکار، تأمین، اقلیم و نگهداری انتخاب را تعیین میکنند.
مصالح؛ ظاهر امروز و رفتار ده سال بعد
نمونهی متریال باید از نظر جذب آب، تغییر رنگ، تابش، آلودگی، خوردگی، انبساط و امکان تعمیر بررسی شود. رنگ روشن در شهر آلوده ممکن است به شستوشوی بیشتر نیاز داشته باشد؛ فلز تیره زیر آفتاب دمای بالایی میگیرد؛ چوب بیرونی بدون دیتیل و نگهداری مناسب سریع تغییر میکند.
پتینه همیشه خرابی نیست. اگر تغییر طبیعی مصالح از ابتدا پذیرفته شود، نما میتواند باوقار پیر شود. مسئله، پیشبینی و کنترل تفاوت میان فرسودگی طبیعی و نقص فنی است.
نمای سنگی و آجری؛ جزئیات مهمتر از تصویر
در سنگ، ضخامت، ابعاد، جهت رگه، محل مهار و رفتار در یخبندان باید مشخص شوند. اتصال صرفاً چسبی یا ملات بدون مهار مناسب در ارتفاع خطرناک است. در آجر، مدول، بند، تکیهگاه، بازشوهای تخلیه و جلوگیری از شوره بخشی از طراحیاند.
الگوی چیدمان باید با محل شکستها، کنجها و بازشو هماهنگ شود. قطعات باریک و برشهای اتفاقی نشانهی نبود هماهنگی مدول و هندسهاند.
فلز، کامپوزیت و سطوح صنعتی
فلز امکان ساخت دقیق، خم و مونتاژ سریع دارد، اما ورق، پوشش، زیرسازی و فاصلهی اتصالات باید برای باد و انبساط طراحی شوند. موجافتادگی سطح، تفاوت رنگ بچ تولید و خوردگی گالوانیک میان فلزات ناهمگون از مسائل رایجاند.
در سیستمهای کامپوزیت، رفتار حریق هسته و جزئیات مانع حریق حفره اهمیت اساسی دارند. انتخاب محصول فقط بر اساس کاتالوگ رنگ قابل قبول نیست.
نما و ایمنی حریق
نوع مصالح، حفرهی پشت نما، عایق، بازشوها و جداکنندههای افقی و عمودی بر گسترش آتش اثر دارند. الزامات مبحث سوم مقررات ملی ساختمان و ضوابط آتشنشانی پروژه باید از مرحلهی انتخاب سیستم وارد طراحی شوند.
پوستهی دوم و نمای تهویهشونده بدون مانع حریق میتواند مسیر دود و شعله بسازد. هماهنگی معمار، سازه و مشاور حریق ضروری است.
نما و سازه؛ بار باد و حرکت نسبی
اجزای نما باید وزن خود، فشار و مکش باد، زلزله و حرکت نسبی طبقات را تحمل کنند. زیرسازی، انکر و اتصال به لبهی دال نیازمند محاسبه و نقشه است. اتصال بیشازحد صلب میتواند حرکت سازه را به شکست پنل یا شیشه تبدیل کند.
تلرانس سازهی اجراشده نیز باید دیده شود. دیتیلی که فقط در مدل هندسی کامل جواب میدهد، در کارگاه قابل نصب نیست.
نورپردازی نما
نور باید منطق معماری را آشکار کند، نه اینکه تمام لبهها را ترسیم کند. هدف، شدت، زاویه، خیرگی برای همسایه و عابر، دسترسی تعمیر و مصرف انرژی باید مشخص باشند. چراغ مخفی بدون مسیر تعویض، پس از نخستین خرابی به مسئله تبدیل میشود.
نمونهی شبانه در مقیاس واقعی کمک میکند دمای رنگ و فاصلهی چراغ از بافت سطح بررسی شود. تصویر رندر معمولاً پراکندگی نور و آلودگی نوری را دقیق نشان نمیدهد.
نگهداری از روز اول طراحی میشود
راهنمای عملیاتی GSA توصیه میکند نظافت و نگهداری پوسته از ابتدا در طراحی دیده شود. دسترسی بام، نقاط اتصال طناب یا بالابر، امکان تعویض شیشه و درزگیر و مسیر شستوشو باید حل شوند.
اگر یک قطعه فقط با داربست کامل قابل تعویض باشد، هزینهی چرخهی عمر افزایش مییابد. مدولارکردن پنل و دسترسی موضعی مزیت مهمی است.
ماکاپ و آزمون عملکرد
نمونهی نما میتواند رنگ، بند، گوشه، قاب پنجره و کیفیت اجرا را پیش از تولید انبوه نشان دهد. در پروژههای حساس، آزمون آب، هوا و فشار باد روی نمونهی واقعی انجام میشود. ماکاپ نباید فقط برای تأیید ظاهر باشد.
نمونهی تأییدشده در کارگاه بهعنوان معیار کیفیت حفظ میشود تا اختلاف مصالح و اجرا سنجیده شود.
فرایند طراحی نمای ساختمان
- برداشت زمینه، اقلیم، ضوابط و وضع موجود؛
- تعریف اهداف عملکردی و هویتی؛
- مقایسهی چند سناریوی جرم، بازشو و سایه؛
- انتخاب سیستم و مصالح بر اساس عملکرد و بودجه؛
- هماهنگی سازه، انرژی، حریق و تأسیسات؛
- توسعهی مدول، مقطع و دیتیلهای کلیدی؛
- ساخت نمونه و اصلاح مشخصات؛
- تهیهی نقشه، جداول و اسناد مناقصه؛
- کنترل زیرسازی، متریال و نصب در کارگاه؛
- تحویل، ثبت چونساخت و برنامهی نگهداری.
مقالهی فرایند طراحی نما از مفهوم تا اجرا این مسیر را با تمرکز بر تحویلها و تصمیمهای هر مرحله بررسی میکند.
اشتباهات رایج در طراحی نما
- انتخاب ظاهر پیش از تحلیل اقلیم و سیستم؛
- یکسانکردن چهار جهت ساختمان؛
- افزایش شیشه بدون کنترل خیرگی و بار حرارتی؛
- قطع عایق در لبهی دال و اتصالات فلزی؛
- نبود مسیر روشن تخلیهی آب و آبچکان؛
- انتخاب مصالح بدون آزمون پیرشدن و تعمیر؛
- حل دیرهنگام حریق، سازه و زیرسازی؛
- ساخت رندر بدون مقطع و دیتیل قابل اجرا؛
- نادیدهگرفتن نظافت، تعویض و دسترسی ایمن.
جمعبندی
نمای خوب حاصل یک ایدهی بصری و یک سیستم فنی منسجم است. زمینه و اقلیم شکل کلی را هدایت میکنند؛ لایههای کنترل آب، هوا و حرارت دوام را میسازند؛ و دیتیل، کیفیت طرح را به اجرا منتقل میکند. زیبایی و عملکرد در نمای حرفهای دو مسیر جدا نیستند.

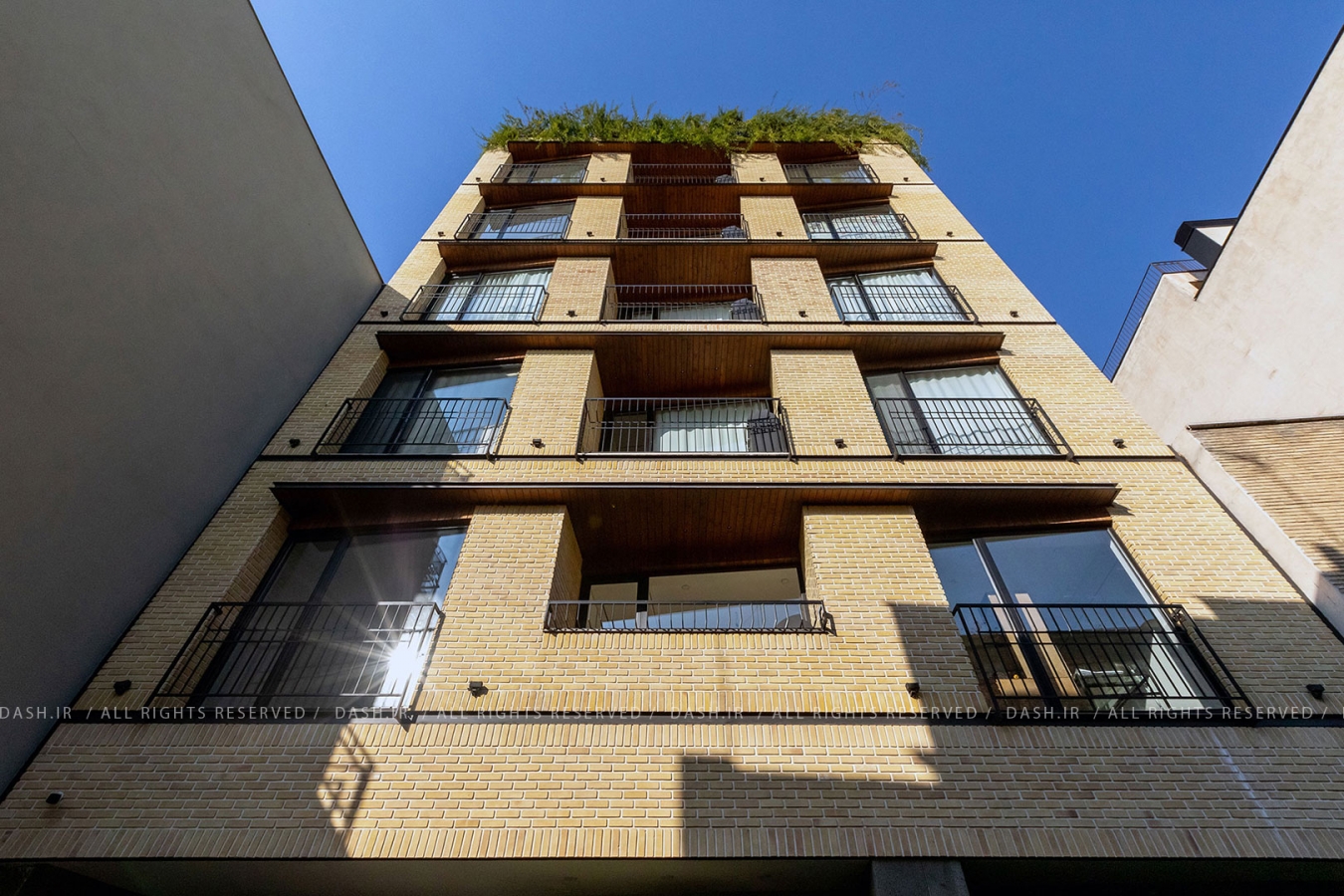

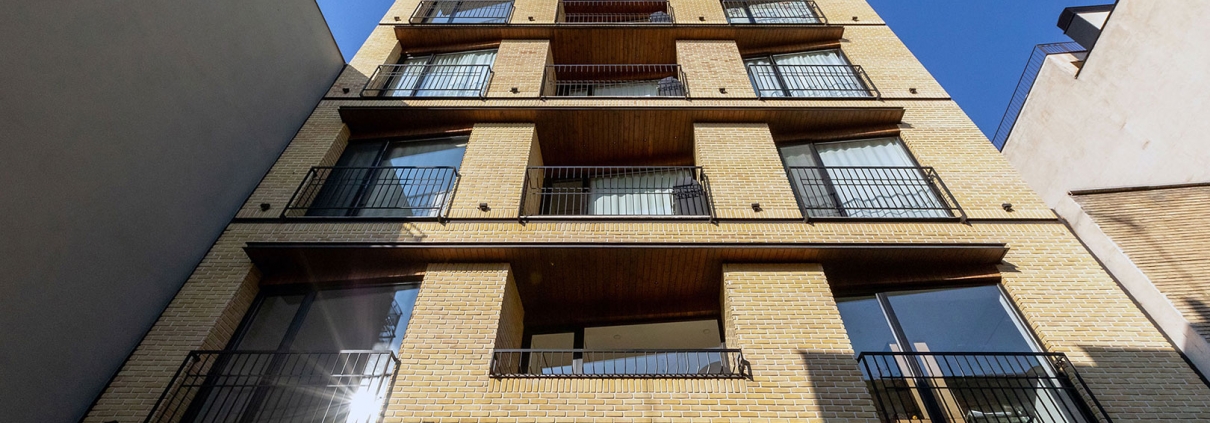

برای مقایسهی این اصول با نمونههای ساختهشدهی ایرانی، میتوان پروژههای مهندسین مشاور دَش را مرور کرد و رابطهی مصالح، بازشو، سایه و زمینه را در هر پروژه خواند.
