شش سیستم سازه ای غیر متداول با کارکرد فوق العاده در معماری

در شصت سال اخیر رشد سریع تکنولوژی های شبیه سازی و نرم افزارهای مدلینگ باعث ایجاد یک جهش بزرگ در تکنولوژی ساخت و متریال شده است.این موفقیت ها درها را برای یک دنیای جدید از امکانات واحتمالات در زمینه معماری و ساختمان باز کرده است.اکنون بیش از هر زمانی معماران می توانند با محدودهای سازه ای کمتری رویاپردازی کنند و ساختارهای جدیدی به وجود آورند،حتی اگر در نهایت اگر راه حل سازه ای وجود نداشته باشد یک سیستم جدید قابل به وجود آوردن است در واقع این روال چندین سال است که وجود دارد و طراحی های معماری جدید و غیر متداول ،سیستم های سازه ای غیر متداول هم نیاز دارند،بر همین اساس سیستم سازه ای جدید معرفی می شود،تست می شود و اجرا می شود.اگر یه عنوان اولین نمونه موفقیت آمیز بود،به لیست طولانی سیستم های سازه ای قابل استفاده اضافه می گردد.در اینجا ما بعضی از این سیستم های غیر متداول و نمونه های موردی آنها را معرفی می کنیم

سیستم شاخه درخت

(Tree / Branching Structure)

این سیستم از ستون هایی مشابه درخت استفاده می کند.ستون از روی زمین با قطر کامل مانند تنه درخت بالا می آید و سپس در نزدیکی های سقف شاخه شاخه شده و محدوده بزرگ تری را در بر می گیرد.این ستون ها برای فضاهای بزرگ یا سقفهایی با ارتفاع دوطبقه می توانند به کار روند

سیستم جعبه ای

(Stacked-Box Structure)

اگر شما جعبه هایی را با در نظر گرفتن اینکه تعادل را رعایت کنید روی هم قراردهید،به یک سازه ایستا می رسید،چیزی شبیه به عکس پایین

سیستم جعبه ای

در ساختمان،این جعبه های رو هم انباشته شده نیازمند عناصری برای تضمین ایستایی هستند،چون اگر یک بار افقی روی سازه جعبه های مقوایی بالایی وارد شود،یا یک باد شدید بوزد،جعبه ها خواهند افتاد.این عناصر می تواند به وسیله هسته سازه ای بتونی یا فلزی یا قاب فلزی پیرامونی به وجود بیایند

The Interlace – Singapore Architecture by OMA and Ole Scheeren

سازه غشایی

(Shell Structure)

یک پوسته (غشاء)،یک صفحه خمیده بزرگ با ضخامتی بسیار کم در مقایسه با طول و عرضش است.غشاء می تواند به عنوان سقف سازه ای سبک یا پوشش کامل سازه به کار گرفته شود.این غشاء در یک یا چند نقطه به زمین می رسد و بار روی صفحه از طریق این نقاط به زمین می رسد

L’Oceanogràfic – Valencia, Spain Architecture by Félix Candela

Kresge Auditorium – Massachusetts, USA Architecture by Eero Saarinen

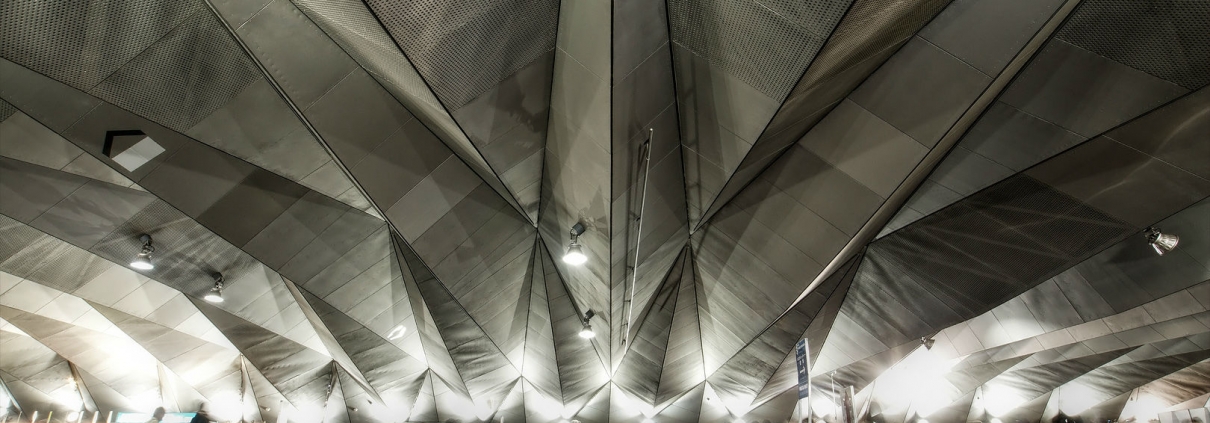

سازه ورق تا شده

(Folding Structure)

سازه با ورق تا شده،نوعی سیستم سازه ای غشایی است که غشای آن به جای خمیده بودن،تا شده است.چیزی شبیه به اوریگامی

Folding Structure_01

صفحه تا شده می تواند به عنوان پوشش به کار برود،نیازمند مسلح سازی کمتری از صفحات افقی صاف است و صفحات شیب دار به صورت ترکیبی هم کار اسلب های افقی و هم کار ستونهای عمودی را در انتقال بار به زمین انجام می دهند

ما نیز در شرکت دَش، به کمک این سازه توانستیم در پروژه بام مجموعه فستوس ،یک سازه سبک،با کمترین بار سازه ای روی ساختمان موجود طراحی کنیم،می توانید این پروژه را در اینجا ببینید

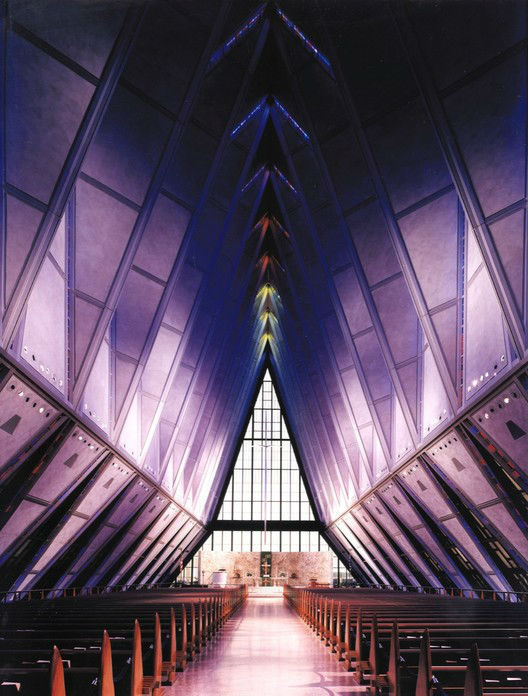

United States Air Force Academy Cadet Chapel – Colorado, USA Architecture by Walter Netsch from SOM

Yokohama International Passenger Terminal – Yokohama, Japan Architecture by Foreign Office Architects

سازه حبابی

(Weaire–Phelan / Bubble Structure)

Weaire–Phelan_ Bubble Structure

این سازه یک ساختار سه بعدی است که از حباب هایی با اندازه برابر به وجود می آید.این سازه حجمهای برابر با کمترین میزان سطح تماس است.معروف ترین کاربردی که این سازه تا کنون داشته ساختمان آیکونیک مکعب آبی است که میزبان مسابقات شنا و شیرجه المپیک 2008 پکن بوده است.این مرکز آبی،با یک سازه فلزی سبک حبابی ساخته شده که فاصله بین اجزای سازه با حبابهایی پر شده از هوا از جنس نوعی پلاستیک شفاف به نام ای تی اف ای پر شده است

Beijing National Aquatics Center / Watercube – Beijing, China Architecture by PTW Architects

سازه کششی

(Tensile structure)

سازه کششی ترکیبی از عناصر مختلف تحت کشش به جای حالت تحت فشار است.مثال ساده سازه کششی چادر کمپینگ است.وقتی چادر سرپا می شود و همه اجزای آن ثابت می شوند پارچه،میله ها و طنابها همه در تحت کشش هستند.در مقیاس بزرگتر سازه های کششی همچنان همین روش کارکرد را دارند اما اجزای آنها پیشرفته تر و پر تعداد تر هستند تا بتواند بارهای بزرگ و حالت های مختلف جوی را تحمل کنند
